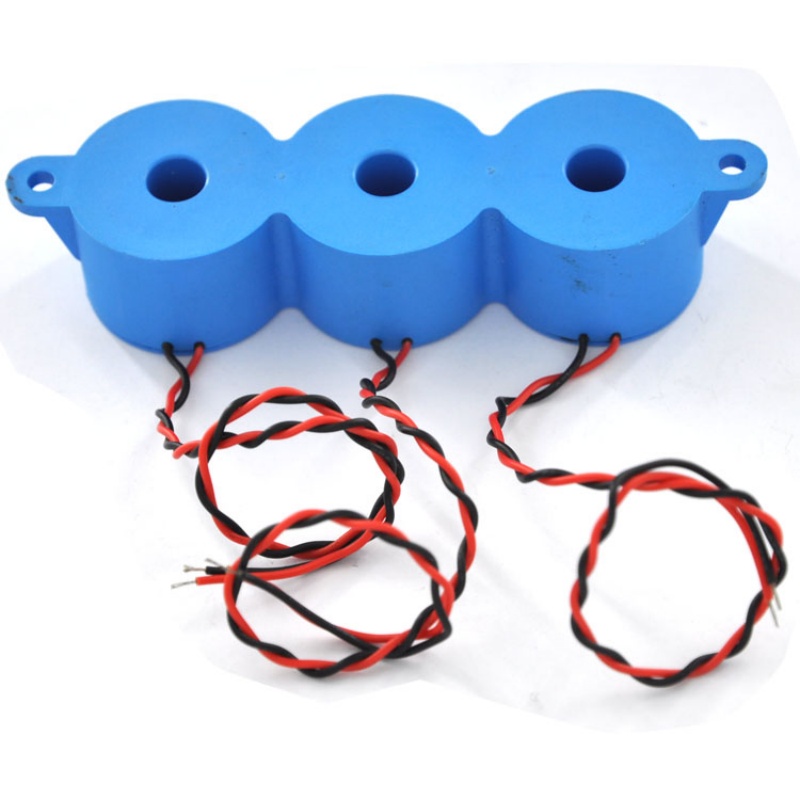

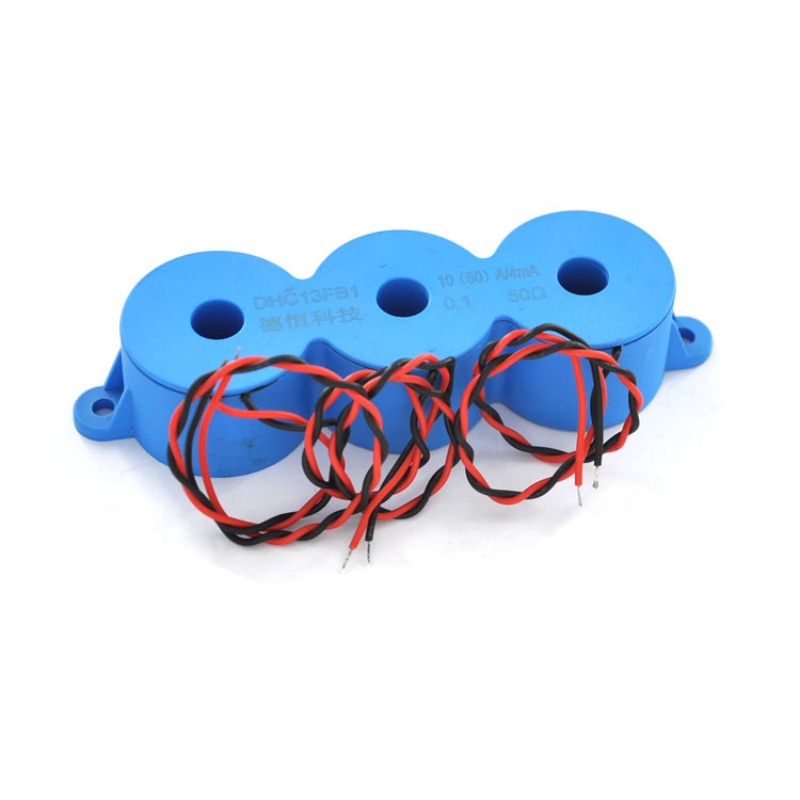

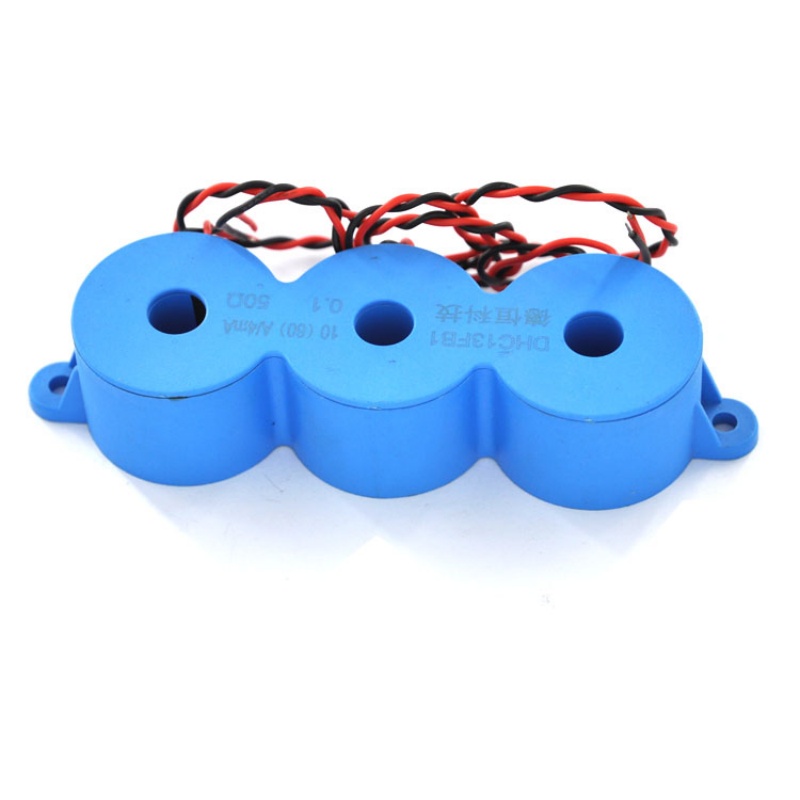

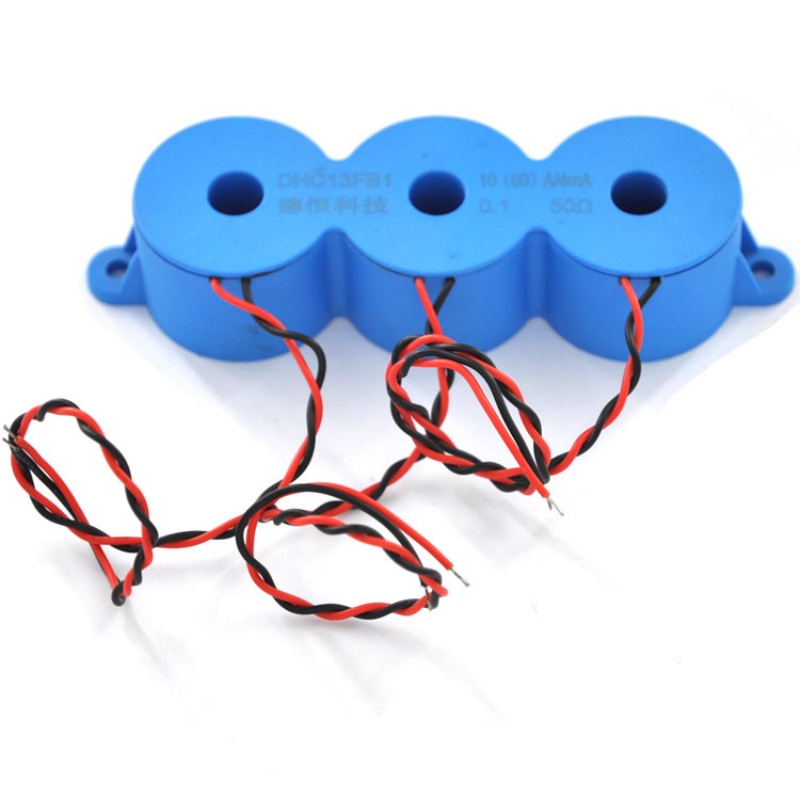

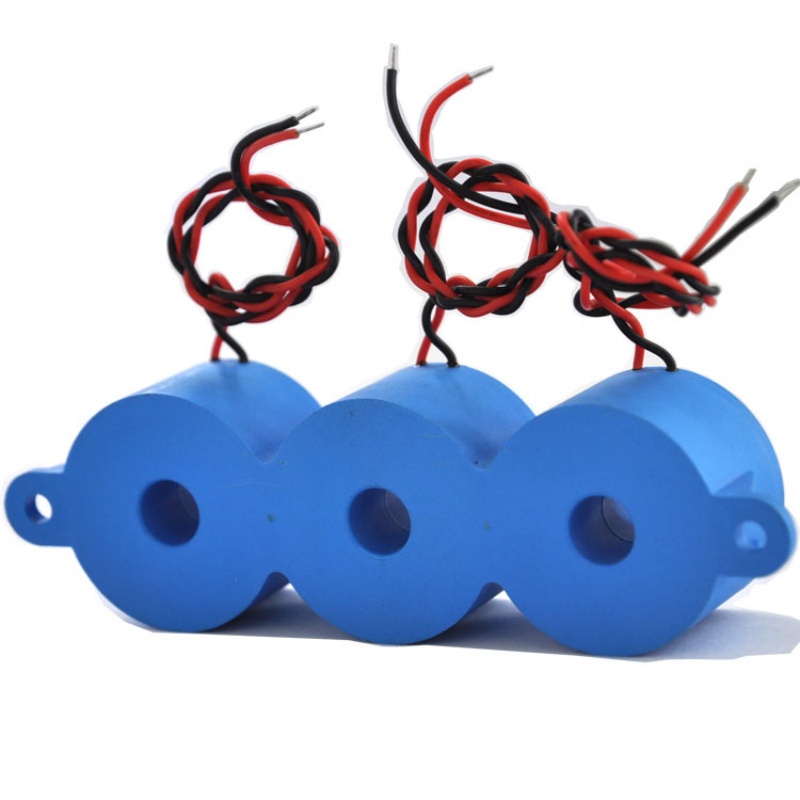

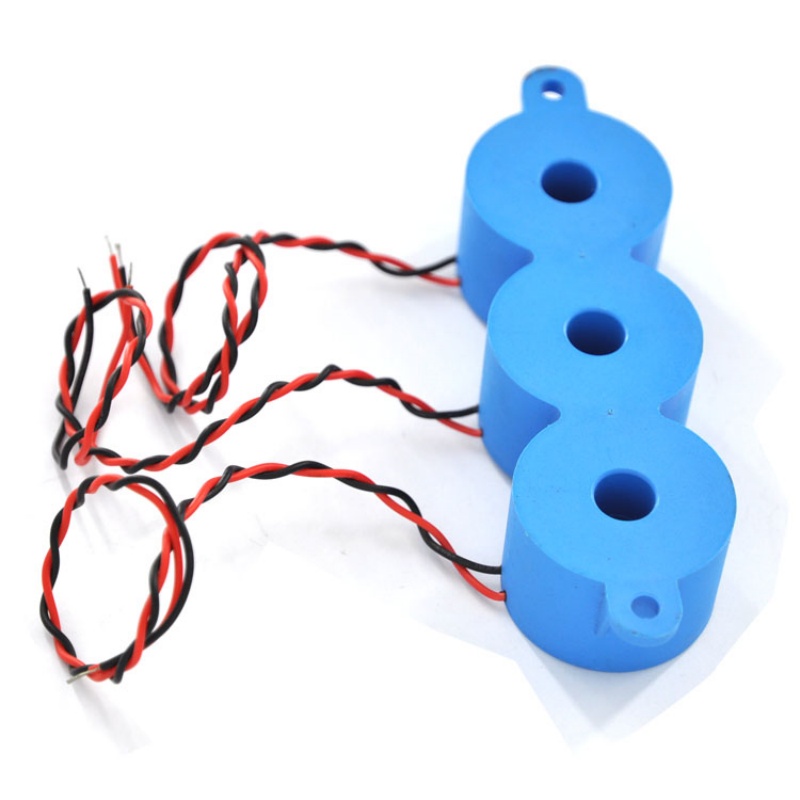

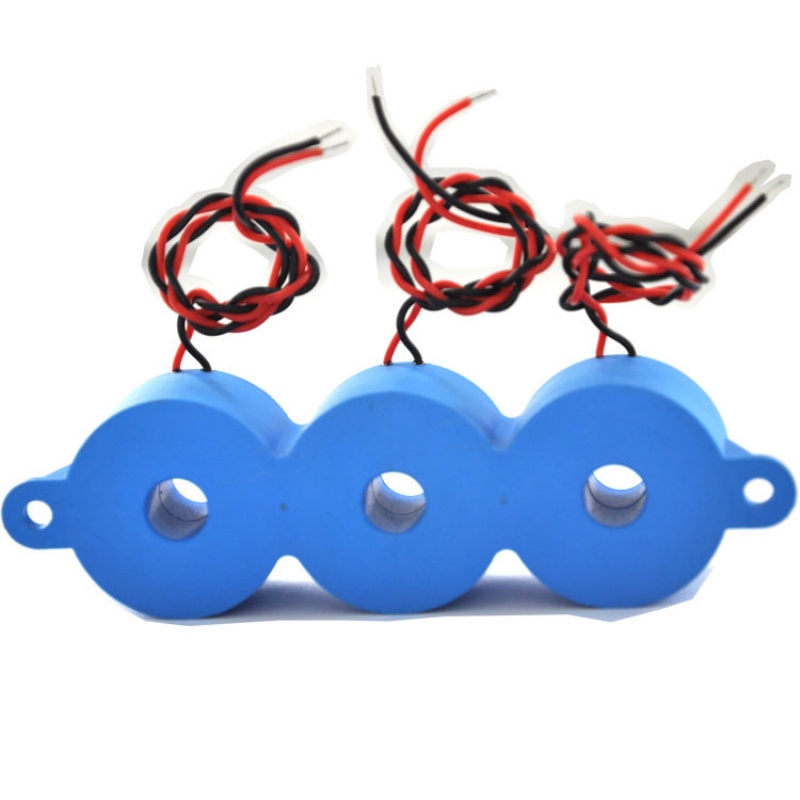

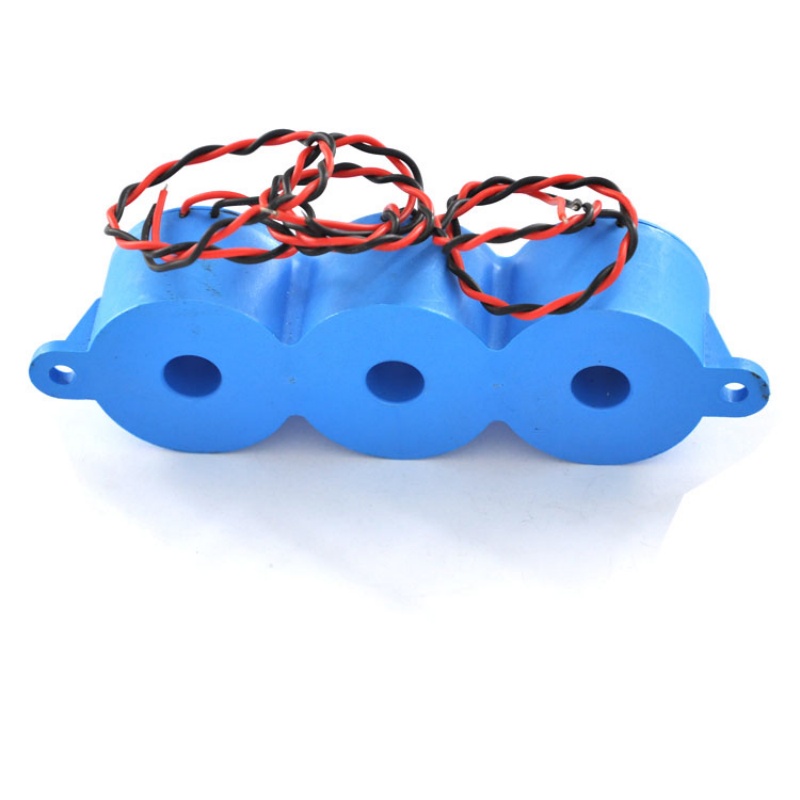

DHC13F Serisi Üç Fazlı Akım Trafosu
Daha fazla seçenek
Betimlemek
Ulusal standart gb 1208-2006;
Endüstri Standardı jbt 10665-2006.
Kullanım Sıcaklığı: -25℃-+85℃
Bağıl nem: ≤95%
Uygulama kapsamı:
Enstrümantasyon vb. için uygundur, büyük akımı dönüştürmeniz gerekir.
Hassas ölçüm için küçük akım, Hassas ölçüm için veya elektriksel güvenlik koruması olarak kullanılır.
Notlar:
Transformatörün sekonderine bağlanan yük, nominal yük kapasitesini aşıyorsa, doğruluğun veya doygunluğun azalmasına neden olabilir. Yük kapasitesini artırmanız gerekiyorsa ve özelleştirilmiş sağlayabiliriz.
Boyut
Devre şeması
Not: Bu şematik diyagram transformatörün temel çalışma prensibidir. Müşteriye göre trafo örnekleme devresini tasarlayabiliriz.
Şartname
Seri numarası | 1 | 2 | 3 | 4 | 5 |
Modeli | DHC13FB 1 | DHC13FB 2 | DHC13FF1 | DHC13FF2 | DHC13FF3 |
Şartname | 10(60)A/40mA | 50A/25mA | 20A/20mA | 30A/30mA | 50A/50mA |
Şimdiki oran | 2500 ： 1 | 2000 ： 1 | 1000 ： 1 | 1000 ： 1 | 1000:1 |
Doğruluk | 0.1 | 0.1 | 0.1 | 0.1 | 1.0 |
Yükleme kapasitesi | 50 Ω | 50 Ω | 50 Ω | 50 Ω | 50 Ω |
Sıklık | 50-20kHz | 50-20kHz | 50-20kHz | 50-20kHz | 50-20kHz |
Basınç testi | 3000V | 3000V | 3000V | 3000V | 3000V |
Not: Yukarıdaki tabloda kullanımınıza uygun ürün bulunmuyorsa, ürünü teknik ve yapısal gereksinimlerinize göre uyarlayabiliriz.
