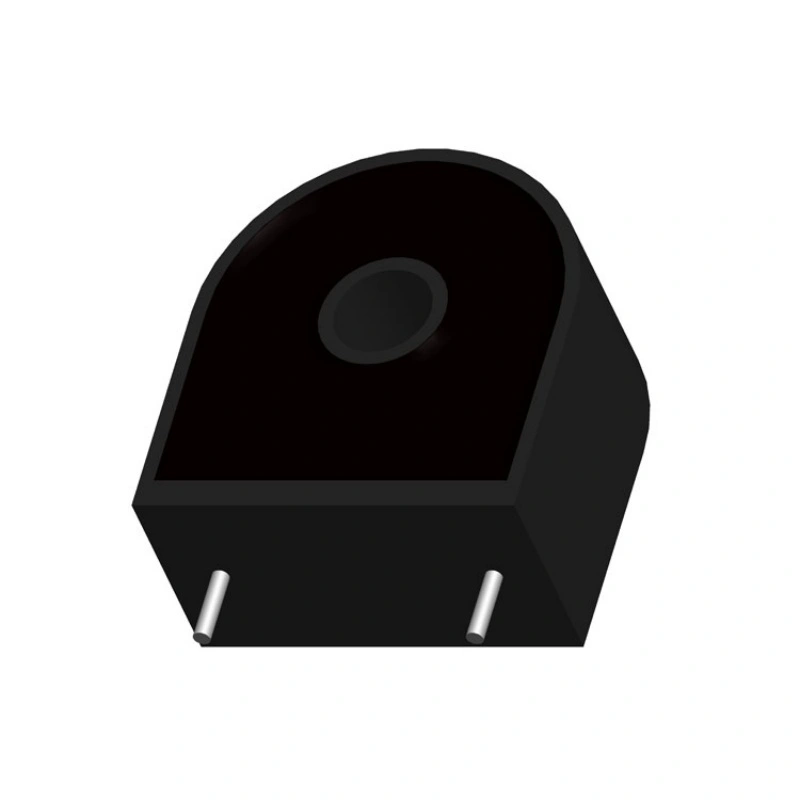

DHC04A Serisi Akım Trafosu


Özellik

1.     Kalıcı alaşım çekirdeği

2.     Yüksek hassasiyet, iyi doğrusallık

3.     Epoksi çömlekçilik, Güvenli ve güvenilir

4.     Alev geciktirici (UL94-V0),

5.     Çevre koruma (AB RoHS).

6.
Küçük, Kompakt Tasarım

7.     Montajı ve kaynaklanması kolaydır

    Oops ...!

    Ürün verisi yok.

    ana sayfaya git

    Daha fazla seçenek

    veri yok
    04A_副本
    04A_副本
    04A-1_副本
    04A-1_副本
    04A-2_副本 (2)
    04A-2_副本 (2)
    04A-3_副本
    04A-3_副本

    Betimlemek

    Ulusal standart gb 1208-2006;

    Endüstri Standardı jbt 10665-2006.

    Kullanım Sıcaklığı: -25℃-+85℃

    Bağıl nem: ≤95%

    Uygulama kapsamı:

    Enstrümantasyon vb. için uygundur, büyük akımı dönüştürmeniz gerekir.

    Hassas ölçüm için küçük akım, Hassas ölçüm için veya elektriksel güvenlik koruması olarak kullanılır.


    Notlar:

    Transformatörün sekonderine bağlanan yük, nominal yük kapasitesini aşıyorsa, doğruluğun veya doygunluğun azalmasına neden olabilir. Yük kapasitesini artırmanız gerekiyorsa  ve özelleştirilmiş sağlayabiliriz.

    04A-拼图

    Boyut

    04A-规格参数图

    Devre şeması

    Not:  Bu şematik diyagram transformatörün temel çalışma prensibidir.  Müşteriye göre trafo örnekleme devresini tasarlayabiliriz.

    04A-连接线图

    Şartname

    Hayır

    proje

    Performans performansı

    1

    Modeli

    DHC04AB1

    DHC04AD1

    DHC04AD2

    DHC04AD3

    DHC04AF1

    DHC04AF2

    2

    Nominal giriş akımı

    15A

    5A

    10A

    20A

    5A

    10A

    3

    Nominal çıkış akımı

    5anne

    2.5anne

    5anne

    10anne

    5anne

    10anne

    4

    Çoklu aşırı yüke izin ver

    1.5zamanlar

    2 zamanlar

    2zamanlar

    1.5zamanlar

    2zamanlar

    2zamanlar

    5

    Oran

    3000:1

    2000:1

    1000 1

    6

    Oran farkı

    ≤0.1%

    ≤0.1%

    ≤0.2%

    7

    Faz farkı

    ≤5´

    ≤10´

    ≤30´

    8

    Doğruluk seviyesi

    0.1

    0.2

    0.5

    9

    Doğrusal aralık

    0 120%

    0 200%

    0 200%

    0 120%

    0 200%

    0 200%

    10

    Doğrusallık

    ≤0.1%

    ≤0.2%

    11

    Yük direnci

    20Ω

    12

    izolasyon dayanım gerilimi

    3kV/2mA/1 dak

    13

    Frekans aralığı

    20 20kHz( Test sıklığı: 50Hz)

    14

    Çalışma sıcaklığı

    -25 85℃

    15

    Storage ature emperemp

    -40 90℃

    16

    Bağıl nem

    ≤95%



    Not: Yukarıdaki tabloda kullanımınıza uygun ürün bulunmuyorsa, ürünü teknik ve yapısal gereksinimlerinize göre uyarlayabiliriz.
