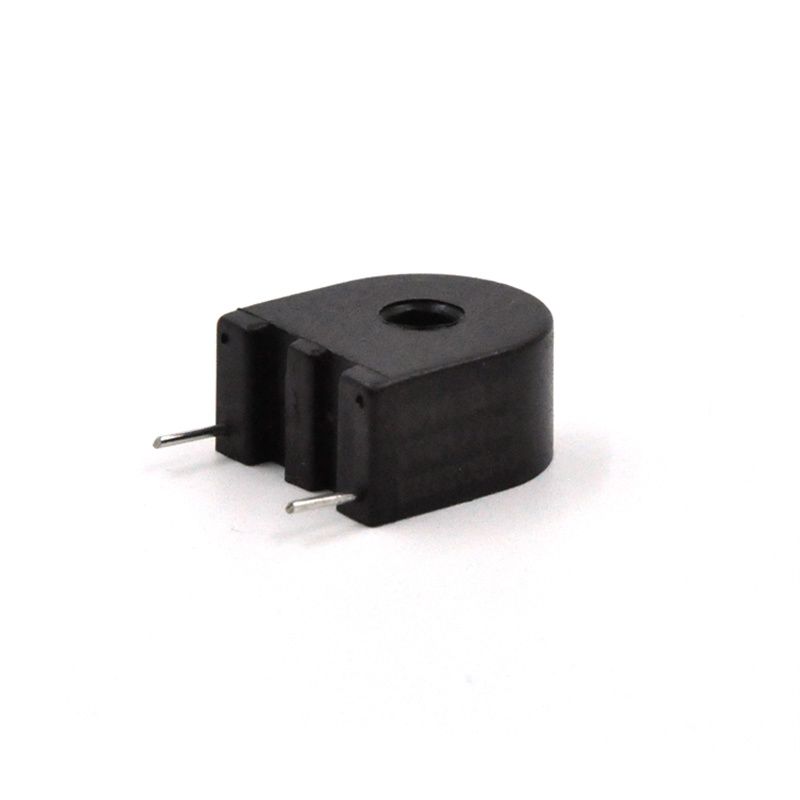

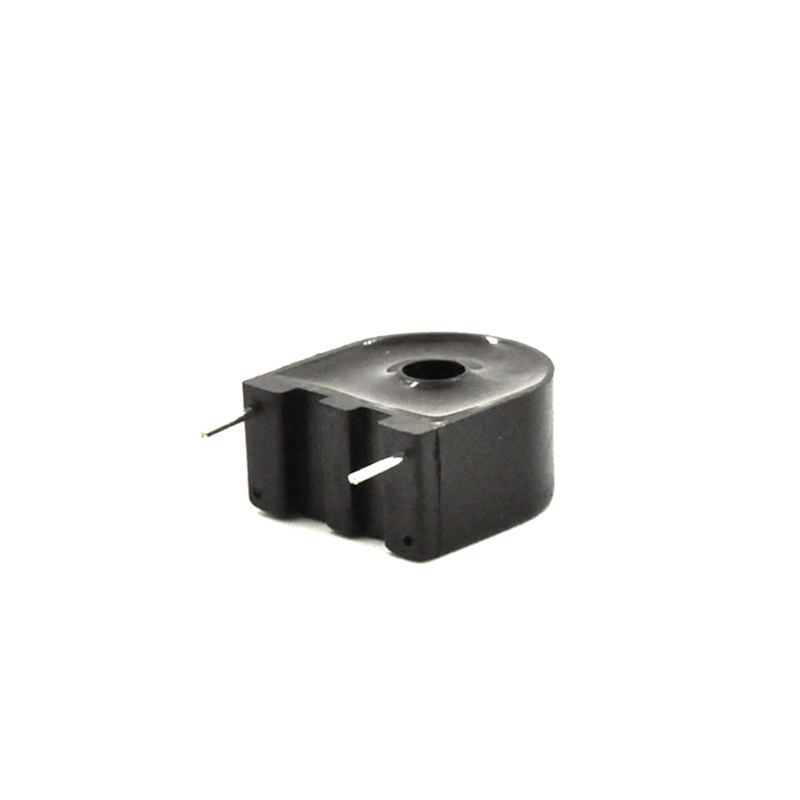

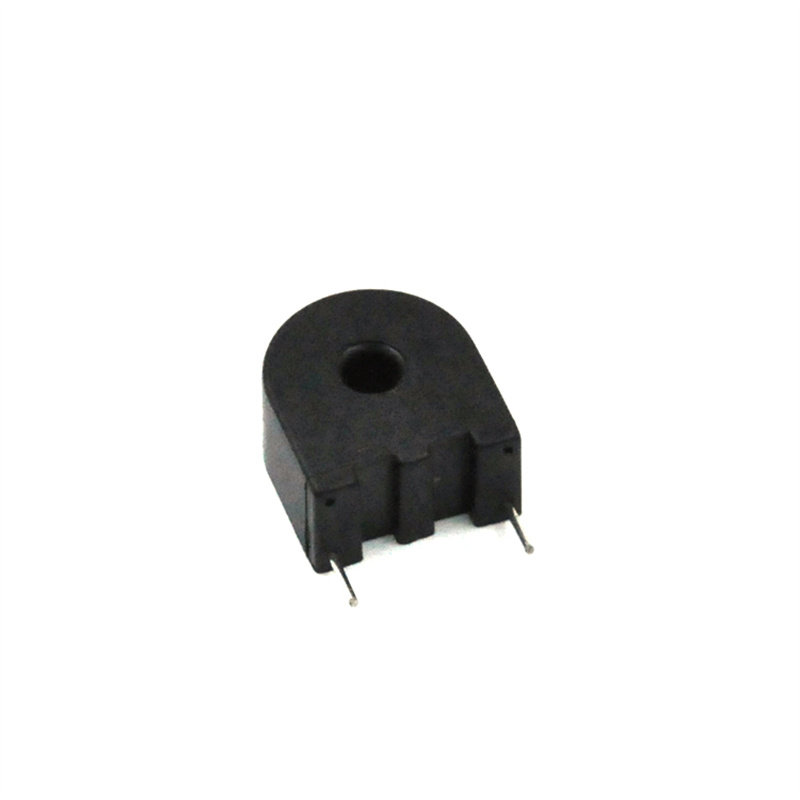

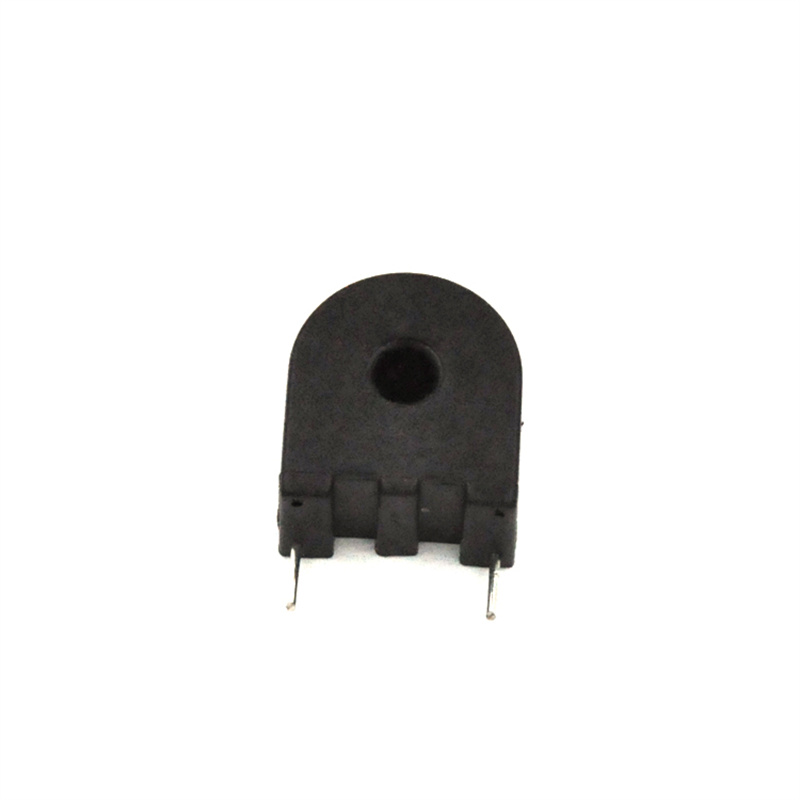

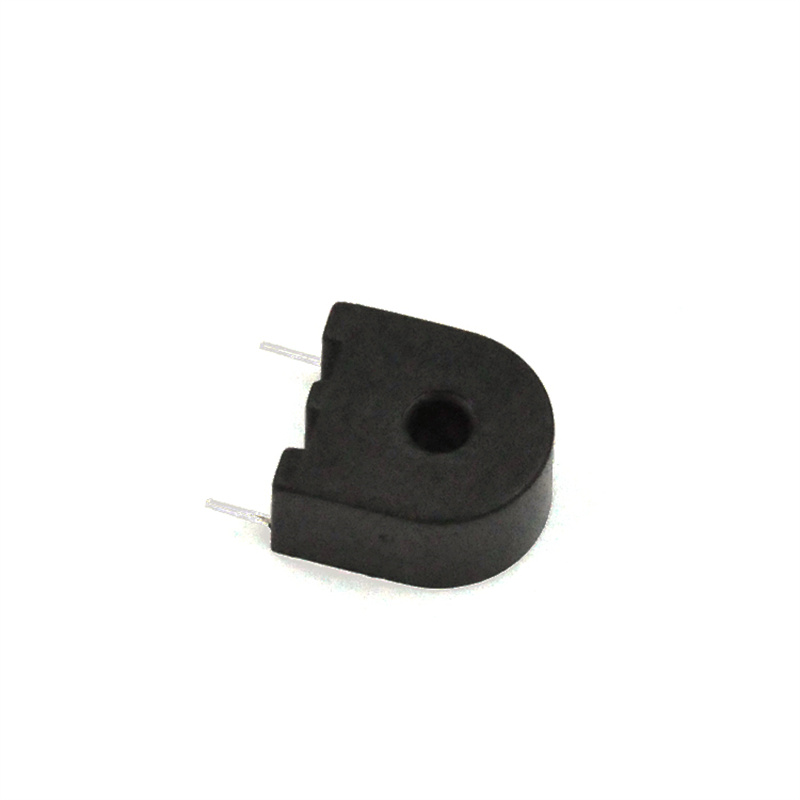

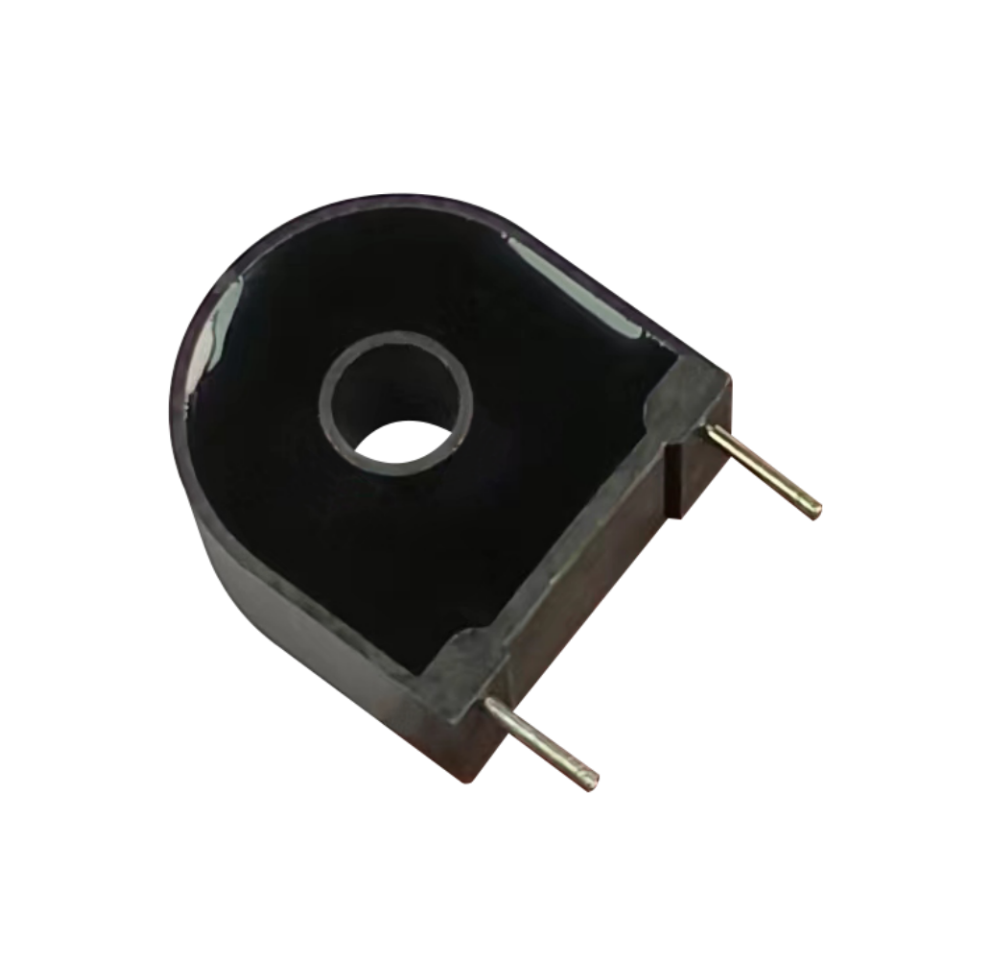

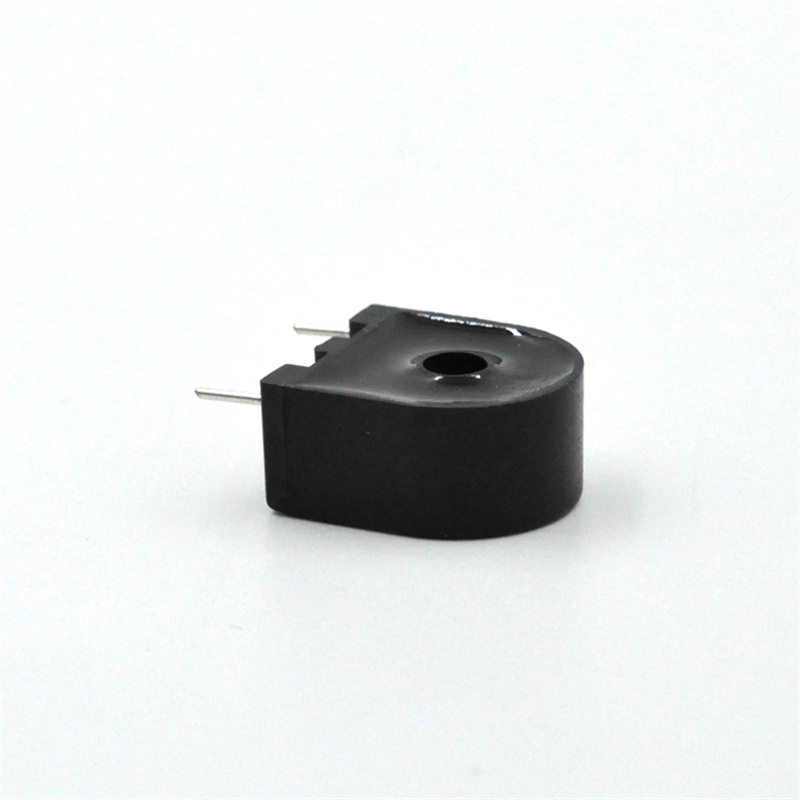

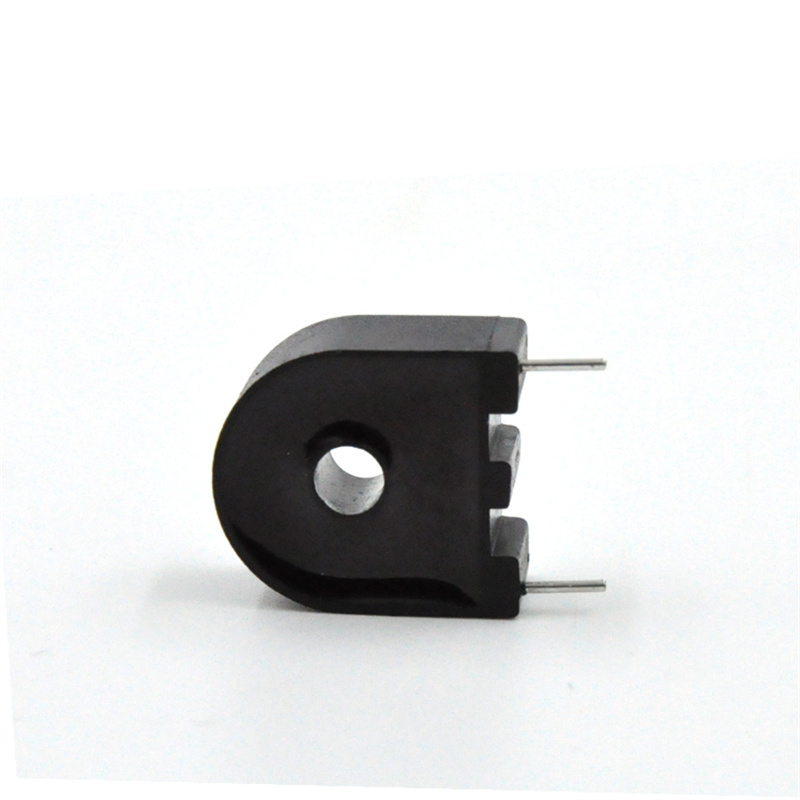

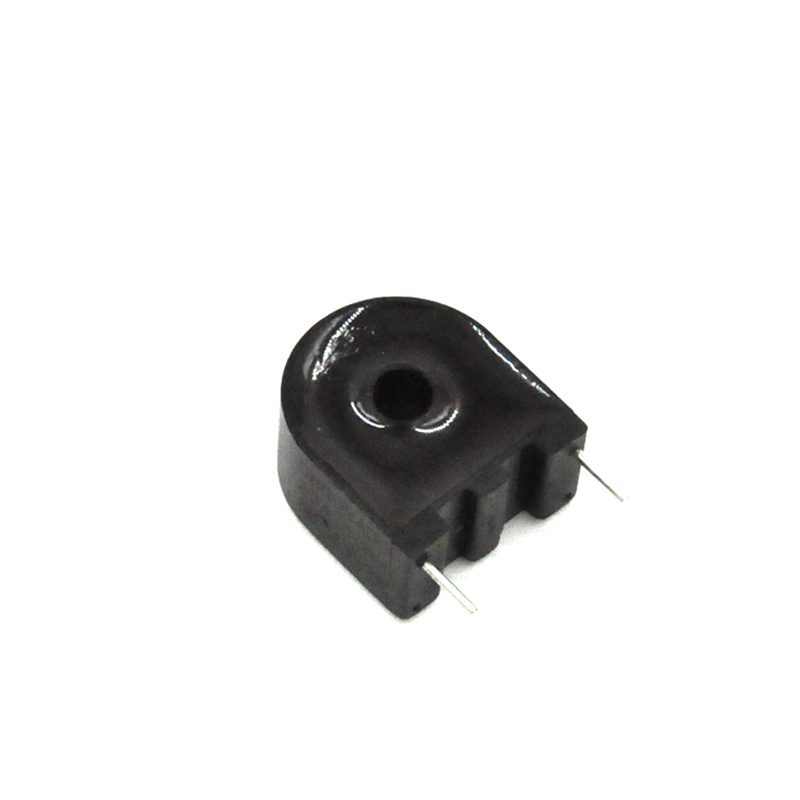

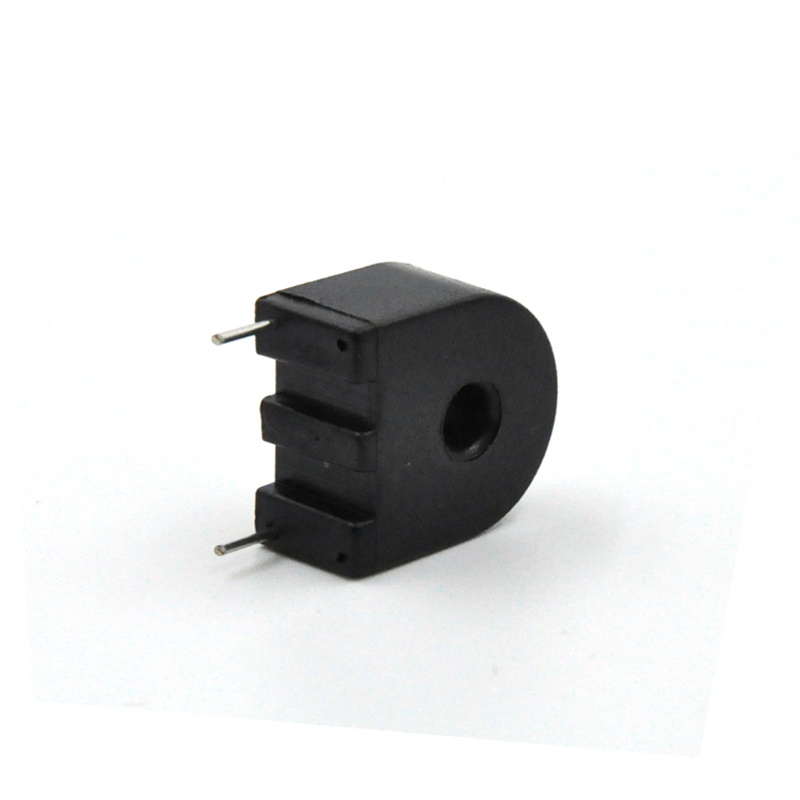

DHC02A Serisi Akım Trafosu
Özellik:
1. Permalloy çekirdeği
2. Yüksek hassasiyet, iyi doğrusallık;
3. Epoksi çömlekçilik, Güvenli ve güvenilir
4. Alev geciktirici (UL94-V0),
5. Çevre koruma (AB RoHS).
6. Küçük, Kompakt Tasarım
7. Montajı ve kaynaklanması kolaydır
Daha fazla seçenek
Betimlemek
Ulusal standart GB 1208-2006;
Endüstri Standardı jbt 10665-2006.
Kullanım Sıcaklığı:-25℃-+85℃
Bağıl nem:≤95%
Uygulama kapsamı:
Enstrümantasyon vb. için uygundur, büyük akımı dönüştürme ihtiyacı duyar.
Hassas ölçüm için düşük akım, hassas ölçüm veya elektrik güvenliği koruması olarak kullanılır.
Notlar:
Transformatörün sekonder sargısına bağlanan yük, nominal yük kapasitesini aşarsa, doğrulukta azalmaya veya doyuma neden olabilir. Yük kapasitesini artırmanız gerekiyorsa , size özel çözümler sunabiliriz.
Boyut
Devre şeması
Not: Bu şematik diyagram, transformatörün temel çalışma prensibini göstermektedir. Müşteri için transformatör örnekleme devresini tasarlayabiliriz.
Özellikler
| HAYIR | Proje | Performans | |||||
| 1 | Model | DHC02AB1 | DHC02AD1 | DHC02AD2 | DHC02AD3 | DHC02AF1 | DHC02AF2 |
| 2 | Nominal giriş akımı | 15A | 5A | 10A | 20A | 5A | 10A |
| 3 | Nominal çıkış akımı | 5mA | 2,5mA | 5mA | 10mA | 5mA | 10mA |
| 4 | Birden fazla aşırı yüklemeye izin ver | 1.5 | 2 kez | 2 kez | 1,5 kat | 2 kez | 2 kez |
| 5 | Oran | 3000:1 | 2000:1 | 1000:1 | |||
| 6 | Oran farkı | ≤0.1% | ≤0.1% | ≤0.2% | |||
| 7 | Faz farkı | ≤5´ | ≤10´ | ≤30´ | |||
| 8 | Doğruluk seviyesi | 0.1 | 0.2 | 0.5 | |||
| 9 | Doğrusal aralık | 0 ～120% | 0 ～200% | 0 ～200% | 0 ～120% | 0 ～200% | 0 ～200% |
| 10 | Doğrusallık | ≤0.1% | ≤0.1% | ||||
| 11 | Yük Direnci | 20Ω | |||||
| 12 | izolasyon dayanım gerilimi | 3kV/2mA/1dk | |||||
| 13 | frekans aralığı | 20~ 20kHz ( Test frekansı: 50Hz) | |||||
| 14 | Çalışma Sıcaklığı | -25~85℃ | |||||
| 15 | Depolama Sıcaklığı | -40~90℃ | |||||
| 16 | Bağıl nem | ≤95% | |||||
Not: Yukarıdaki tabloda kullanımınıza uygun bir ürün bulunmuyorsa, teknik ve yapısal gereksinimlerinize göre ürünü özel olarak üretebiliriz.
